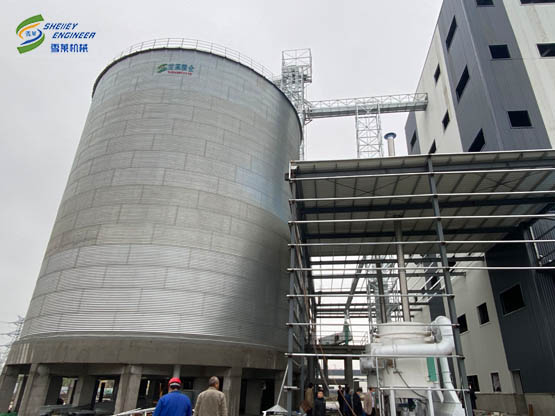

3000T玉米平底钢板仓安装完工
来源:泰安雪莱仓储机械设备有限公司 发布日期:2021-4-20 10:03:04 访问次数:
101钢板仓 102 通风系统 103 仓顶引风机 104 测温系统 105料位系统 106 仓底手动闸门 107 仓底电动闸门 201卸粮坑篦子 202 卸粮坑钢锥斗 203 卸粮坑底部手动闸门

山东保税区2-3000T玉米平底钢板仓安装完工设备明细
101钢板仓     102 通风系统   103 仓顶引风机   104 测温系统  105料位系统   106 仓底手动闸门
107 仓底电动闸门   201卸粮坑篦子  202 卸粮坑钢锥斗  203 卸粮坑底部手动闸门    204 卸粮坑底部刮板机
205 进筛提升机   206 进筛提升机塔架   207电动三通   208 三层振动筛   209永磁筒     210进仓提升机
211 进仓提升机塔架   212 电动三通  213 电动三通   214 出仓刮板机  215 出仓刮板机  216进车间刮板机
301 吸风罩   302 脉冲除尘器  303 除尘风机   401 入仓电控系统   402 出仓电控系统


流程描述
1.入仓部分流程
玉米经201卸粮坑篦子进入到204卸粮坑底部刮板机,刮板机输送到205进筛提升机中,进筛提升机经207三通需要清理的进入到208三层振动筛中,清理后的玉米经过209永磁筒输送到进仓提升机中,进入粮仓中;不需要清理的玉米经207三通输送到209永磁筒中输送到210进仓提升机中,进入粮仓中。


2.进车间加工流程
玉米经209永磁筒输送到提升机中,不需要存储仓内的粮食,直接通过210提升机输送到216进车间刮板机中,经216进车间刮板机输送到车间加工。
仓内的粮食通过214出仓刮板机 215出仓刮板机输送到210提升机中,提升机输送到216进车间刮板机中,进入车间加工。
3.除尘系统流程
此系统中,卸粮坑篦子设置2套除尘系统,除尘系统流程如下:吸风罩将灰尘收集后,经脉冲除尘器将灰尘吸附后,干净的空气经除尘风机排入到空气中。
4.仓储系统
此项目为2-3000T平底钢板仓,钢板仓配套102通风系统、103仓顶引风机系统,104测温系统保证了玉米的安全存储。每个仓配置了105料位系统,当玉米快装满的时候,系统会报警,通过电控系统将设备关闭。



3000吨平底钢板仓及配套设备具体参数
平底钢板仓,直径16.5米,层数16层,仓檐高17.975米,总高21.81米,容积4119m³;钢板仓锥顶角度25度。全部镀锌板采用国产优质镀锌钢板,镀锌层均为275g/㎡。仓顶盖板为δ1.0mm热镀锌板,选用国产优质热镀锌板,仓顶上设置自然通风窗、人孔、爬梯,仓顶用航空胶泥和防水垫圈密封,沿仓檐四周设有安全防护栏。
仓筒:壁板材料选用大型钢厂的优质热浸镀锌卷板。双面镀锌量为275g/㎡,最终完成的镀锌层连续、光滑、均匀,波纹板采用冲孔形式。仓板接缝处采用航空防水胶泥条密封.立柱:主要作用是增加仓的抗震性、抗侧向、竖向荷载的能力,增加仓的竖向稳定性;立柱同仓壁均采用高强度特殊定制的达克罗镀锌螺栓连接。
